vLLM Ascend使用OpenYuanrong作为多级缓存最佳实践

背景介绍

本指南以 GLM-5 模型部署为例，提供在 Atlas 800T/I A2 服务器（双机）或 Atlas 800T/I A3 服务器（单机）上使用 Yuanrong Datasystem 作为 KV Cache 多级缓存后端的详细部署步骤。

GLM-5 是采用混合专家架构的高效推理模型，专为复杂系统工程和长时序智能体任务设计。使用 Yuanrong 作为 KV Pool 后端可以实现高效的 KV Cache 存储和请求间的复用。

部署环境准备

GLM-5 单实例部署所需的软硬件环境依赖如下：

配置方案一：Atlas A3

软硬件名称	版本/规格	作用
Atlas 800T/I A3（单机）	16张NPU卡(每张64G显存)	运行异构大模型推理的物理硬件，需已配置 RoCE 网络以获得最佳性能
vllm-ascend Docker 镜像	“vllm-ascend:0.18.0rc1”	提供包含 vLLM、CANN 等预配置的容器运行环境
GLM-5 模型	-	智能体应用设计的高效推理模型权重
openYuanrong datasystem	-	提供 KV Cache 外部存储与复用的核心组件
etcd	3.5	Datasystem 集群与节点管理依赖组件

配置方案二：Atlas A2

软硬件名称	版本/规格	作用
Atlas 800T/I A2(双机)	8张NPU卡(每张64G显存)	运行异构大模型推理的物理硬件，需已配置 RoCE 网络以获得最佳性能
vllm-ascend Docker 镜像	“vllm-ascend:0.18.0rc1”	提供包含 vLLM、CANN 等预配置的容器运行环境
GLM-5 模型	-	智能体应用设计的高效推理模型权重
openYuanrong datasystem	-	提供 KV Cache 外部存储与复用的核心组件
etcd	3.5	Datasystem 集群与节点管理依赖组件

下面给出以上依赖的获取与环境准备方法。

获取与运行基础环境

1. 准备模型权重

下载 GLM-5 W4A8 模型权重并放置到宿主机指定目录，例如 /home/models/GLM-5-w4a8/。 下载地址：魔搭社区

# 下载命令
pip install modelscope
modelscope download --model Eco-Tech/GLM-5-w4a8 --local_dir /home/models

2. 下载 Docker 镜像

本教程使用的 Docker 镜像版本为 ‘vllm-ascend:0.18.0rc1’。

版本兼容性说明： 请确保vLLM-ascend镜像版本不低于0.18.0rc1。在版本及后续版本中，系统已支持Yuanrong Datasystem作为多级缓存后端。

如本地尚未下载，可按机器类型执行如下命令：

A2 双机

docker pull quay.io/ascend/vllm-ascend:0.18.0rc1

A3 单机

docker pull quay.io/ascend/vllm-ascend:0.18.0rc1-a3

提示：如果下载较慢，可将 quay.io 替换为 m.daocloud.io/quay.io 或 quay.nju.edu.cn 以加速拉取。

3. 启动 Docker 容器

A2 双机

在两个节点上分别启动包含 8 张 NPU 卡的 Docker 容器：

export IMAGE=quay.io/ascend/vllm-ascend:0.18.0rc1
export NAME=vllm-ascend

docker run --rm \
    --name $NAME \
    --shm-size=1g \
    --net=host \
    --device /dev/davinci0 \
    --device /dev/davinci1 \
    --device /dev/davinci2 \
    --device /dev/davinci3 \
    --device /dev/davinci4 \
    --device /dev/davinci5 \
    --device /dev/davinci6 \
    --device /dev/davinci7 \
    --device /dev/davinci_manager \
    --device /dev/devmm_svm \
    --device /dev/hisi_hdc \
    -v /usr/local/dcmi:/usr/local/dcmi \
    -v /usr/local/Ascend/driver/tools/hccn_tool:/usr/local/Ascend/driver/tools/hccn_tool \
    -v /usr/local/bin/npu-smi:/usr/local/bin/npu-smi \
    -v /usr/local/Ascend/driver/lib64/:/usr/local/Ascend/driver/lib64/ \
    -v /usr/local/Ascend/driver/version.info:/usr/local/Ascend/driver/version.info \
    -v /etc/ascend_install.info:/etc/ascend_install.info \
    -v /etc/hccn.conf:/etc/hccn.conf \
    -v /root/.cache:/root/.cache \
    -it $IMAGE bash

A3 单机

启动包含 16 张 NPU 卡的 Docker 容器：

export IMAGE=quay.io/ascend/vllm-ascend:0.18.0rc1-a3
export NAME=vllm-ascend

docker run --rm \
    --name $NAME \
    --shm-size=1g \
    --net=host \
    --device /dev/davinci0 \
    --device /dev/davinci1 \
    --device /dev/davinci2 \
    --device /dev/davinci3 \
    --device /dev/davinci4 \
    --device /dev/davinci5 \
    --device /dev/davinci6 \
    --device /dev/davinci7 \
    --device /dev/davinci8 \
    --device /dev/davinci9 \
    --device /dev/davinci10 \
    --device /dev/davinci11 \
    --device /dev/davinci12 \
    --device /dev/davinci13 \
    --device /dev/davinci14 \
    --device /dev/davinci15 \
    --device /dev/davinci_manager \
    --device /dev/devmm_svm \
    --device /dev/hisi_hdc \
    -v /usr/local/dcmi:/usr/local/dcmi \
    -v /usr/local/Ascend/driver/tools/hccn_tool:/usr/local/Ascend/driver/tools/hccn_tool \
    -v /usr/local/bin/npu-smi:/usr/local/bin/npu-smi \
    -v /usr/local/Ascend/driver/lib64/:/usr/local/Ascend/driver/lib64/ \
    -v /usr/local/Ascend/driver/version.info:/usr/local/Ascend/driver/version.info \
    -v /etc/ascend_install.info:/etc/ascend_install.info \
    -v /etc/hccn.conf:/etc/hccn.conf \
    -v /root/.cache:/root/.cache \
    -it $IMAGE bash

安装 openYuanrong datasystem

根据部署环境的网络情况，选择在线或离线安装方式。

在线安装

pip install openyuanrong-datasystem

离线安装

离线安装请参考安装指南

验证安装：

python -c "import yr.datasystem; print('Yuanrong Datasystem 安装成功')"

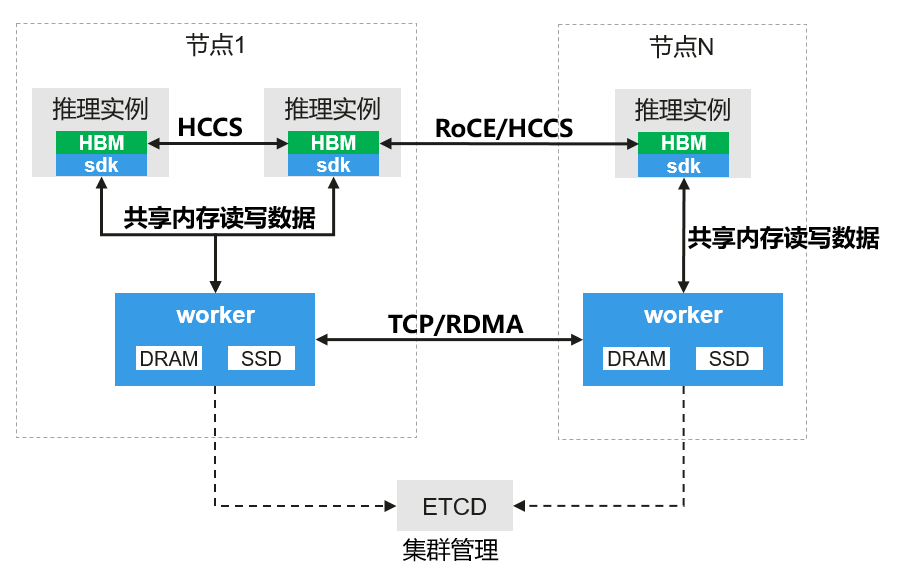

部署openYuanrong datasystem

本教程为单实例部署方式，etcd 和 Datasystem Worker 均在 vLLM-Ascend 容器内启动。

启动 Yuanrong 服务

在每个节点上部署都需要启动 etcd 和 Datasystem Worker，如果是双机部署需要连接同一个etcd。

创建启动脚本 run_yr.sh：

#!/bin/bash

# 配置参数
export HOST_IP="<您的节点IP地址>"
export ETCD_IP="${HOST_IP}"
export WORKER_PORT=18481
export ETCD_PORT="${ETCD_PORT}"
export SHM_SIZE=512000
export NODE_TIMEOUT=30
export NODE_DEAD_TIMEOUT=60
export LIVENESS_PATH=/workspace/liveness

# 启动 etcd（单实例模式）
etcd \
  --name etcd-single \
  --data-dir /tmp/etcd-data \
  --listen-client-urls http://0.0.0.0:${ETCD_PORT} \
  --advertise-client-urls http://${ETCD_IP}:${ETCD_PORT} \
  --listen-peer-urls http://0.0.0.0:2380 \
  --initial-advertise-peer-urls http://${ETCD_IP}:2380 \
  --initial-cluster etcd-single=http://${ETCD_IP}:2380 \
  > /tmp/etcd.log 2>&1 &

# 等待 etcd 启动
sleep 3

# 验证 etcd 是否正常运行
etcdctl --endpoints "${ETCD_IP}:${ETCD_PORT}" put key "value"
etcdctl --endpoints "${ETCD_IP}:${ETCD_PORT}" get key

# 启动 Datasystem Worker
dscli start -w \
  --worker_address ${HOST_IP}:${WORKER_PORT} \
  --etcd_address ${ETCD_IP}:${ETCD_PORT} \
  --shared_memory_size_mb ${SHM_SIZE} \
  --node_timeout_s ${NODE_TIMEOUT} \
  --node_dead_timeout_s ${NODE_DEAD_TIMEOUT} \
  --liveness_check_path ${LIVENESS_PATH}

echo "Yuanrong 服务启动完成"
echo "etcd 日志: /tmp/etcd.log"

如果想要使用多副本模式启动etcd：

• 官方集群指南（Clustering Guide）

• Github 运维指南（Operation Guide）

运行脚本：

bash run_yr.sh

参考文档：etcd 官方文档，了解更多参数配置。

生产环境建议：上述示例为单实例部署，适用于测试和开发环境。对于可靠性要求较高的生产环境，建议部署 etcd 集群（通常 3 或 5 个节点）。集群部署请参考 etcd 集群部署指南。

Datasystem Worker 参数说明

参数	值	说明
worker_address	${HOST_IP}:${WORKER_PORT}	Worker 服务地址和端口
etcd_address	${ETCD_IP}:${ETCD_PORT}	etcd 服务发现地址
shared_memory_size_mb	${SHM_SIZE} (512000)	共享内存大小（500 GB）
node_timeout_s	${NODE_TIMEOUT} (600)	节点超时时间（秒）
node_dead_timeout_s	${NODE_DEAD_TIMEOUT} (600000)	节点死亡超时时间（毫秒）
liveness_check_path	${LIVENESS_PATH}	存活检查路径

参考文档：Yuanrong Datasystem 文档，了解更多 worker 参数和环境变量配置。

停止 Worker:

dscli stop --worker_address ${HOST_IP}:${WORKER_PORT}

部署 GLM-5 模型

A3 单机部署

创建启动脚本 run_glm5_w4a8_yuanrong_a3.sh：

#!/bin/bash

# NPU 性能优化配置
export HCCL_OP_EXPANSION_MODE="AIV"
export OMP_PROC_BIND=false
export OMP_NUM_THREADS=1
export HCCL_BUFFSIZE=200
export PYTORCH_NPU_ALLOC_CONF=expandable_segments:True
export VLLM_ASCEND_BALANCE_SCHEDULING=1

# vLLM 配置
export VLLM_USE_V1=1
export VLLM_ENGINE_READY_TIMEOUT_S=1800
export PYTHONHASHSEED=0

# Yuanrong Datasystem 配置
export DS_WORKER_ADDR="<您的节点IP>:18481"
export DS_H2D_MEMCPY_POLICY="direct"
export DS_D2H_MEMCPY_POLICY="direct"
unset GOOGLE_LOGTOSTDERR GOOGLE_ALSOLOGTOSTDERR

MODEL_PATH="/home/models/GLM-5-w4a8"

vllm serve $MODEL_PATH \
  --host 0.0.0.0 \
  --port 1025 \
  --data-parallel-size 1 \
  --tensor-parallel-size 16 \
  --enable-expert-parallel \
  --seed 1024 \
  --served-model-name glm-5 \
  --max-num-seqs 8 \
  --max-model-len 200000 \
  --max-num-batched-tokens 4096 \
  --trust-remote-code \
  --gpu-memory-utilization 0.95 \
  --quantization ascend \
  --enable-chunked-prefill \
  --enable-prefix-caching \
  --async-scheduling \
  --additional-config '{"multistream_overlap_shared_expert":true}' \
  --speculative-config '{"num_speculative_tokens": 3, "method": "deepseek_mtp"}' \
  --compilation-config '{"cudagraph_mode": "FULL_DECODE_ONLY"}' \
  --kv-transfer-config '{
      "kv_connector": "AscendStoreConnector",
      "kv_role": "kv_both",
      "kv_connector_extra_config": {
          "lookup_rpc_port": "0",
          "backend": "yuanrong"
      }
  }' 2>&1 | tee ./glm-5_yuanrong.log

A2 双机部署

在两个节点上分别创建启动脚本。

节点 0 创建 run_glm5_w4a8_yuanrong_a2_node0.sh：

#!/bin/bash

# 网络配置 - 根据实际环境修改
nic_name="bond0"
local_ip="100.100.135.173"
node0_ip="100.100.135.173"

export HCCL_OP_EXPANSION_MODE="AIV"
export HCCL_IF_IP=$local_ip
export GLOO_SOCKET_IFNAME=$nic_name
export TP_SOCKET_IFNAME=$nic_name
export HCCL_SOCKET_IFNAME=$nic_name

# NPU 性能优化配置
export OMP_PROC_BIND=false
export OMP_NUM_THREADS=1
export HCCL_BUFFSIZE=200
export VLLM_ASCEND_BALANCE_SCHEDULING=1
export PYTORCH_NPU_ALLOC_CONF=expandable_segments:True

# vLLM 配置
export VLLM_USE_V1=1
export VLLM_ENGINE_READY_TIMEOUT_S=1800
export PYTHONHASHSEED=0

# Yuanrong Datasystem 配置
export DS_WORKER_ADDR="${local_ip}:18481"
export DS_H2D_MEMCPY_POLICY="direct"
export DS_D2H_MEMCPY_POLICY="direct"
unset GOOGLE_LOGTOSTDERR GOOGLE_ALSOLOGTOSTDERR

MODEL_PATH="/home/models/GLM-5-w4a8"

vllm serve $MODEL_PATH \
  --host 0.0.0.0 \
  --port 1025 \
  --data-parallel-size 2 \
  --data-parallel-size-local 1 \
  --data-parallel-address $node0_ip \
  --data-parallel-rpc-port 12890 \
  --tensor-parallel-size 8 \
  --quantization ascend \
  --seed 1024 \
  --served-model-name glm-5 \
  --enable-expert-parallel \
  --max-num-seqs 2 \
  --max-model-len 131072 \
  --max-num-batched-tokens 4096 \
  --trust-remote-code \
  --gpu-memory-utilization 0.95 \
  --compilation-config '{"cudagraph_mode": "FULL_DECODE_ONLY"}' \
  --additional-config '{"multistream_overlap_shared_expert":true}' \
  --speculative-config '{"num_speculative_tokens": 3, "method": "deepseek_mtp"}' \
  --enable-chunked-prefill \
  --enable-prefix-caching \
  --async-scheduling \
  --kv-transfer-config '{
      "kv_connector": "AscendStoreConnector",
      "kv_role": "kv_both",
      "kv_connector_extra_config": {
          "lookup_rpc_port": "0",
          "backend": "yuanrong"
      }
  }' 2>&1 | tee ./glm-5_yuanrong.log

节点 1 创建 run_glm5_w4a8_yuanrong_a2_node1.sh：

#!/bin/bash

# 网络配置 - 根据实际环境修改
nic_name="enp61s0f2"
local_ip="100.100.135.190"
node0_ip="100.100.135.173"

export HCCL_OP_EXPANSION_MODE="AIV"
export HCCL_IF_IP=$local_ip
export GLOO_SOCKET_IFNAME=$nic_name
export TP_SOCKET_IFNAME=$nic_name
export HCCL_SOCKET_IFNAME=$nic_name

# NPU 性能优化配置
export OMP_PROC_BIND=false
export OMP_NUM_THREADS=1
export HCCL_BUFFSIZE=200
export VLLM_ASCEND_BALANCE_SCHEDULING=1
export PYTORCH_NPU_ALLOC_CONF=expandable_segments:True

# vLLM 配置
export VLLM_USE_V1=1
export VLLM_ENGINE_READY_TIMEOUT_S=1800
export PYTHONHASHSEED=0

# Yuanrong Datasystem 配置
export DS_WORKER_ADDR="${local_ip}:18481"
export DS_H2D_MEMCPY_POLICY="direct"
export DS_D2H_MEMCPY_POLICY="direct"
unset GOOGLE_LOGTOSTDERR GOOGLE_ALSOLOGTOSTDERR

MODEL_PATH="/home/models/GLM-5-w4a8"

vllm serve $MODEL_PATH \
  --host 0.0.0.0 \
  --port 1026 \
  --headless \
  --data-parallel-size 2 \
  --data-parallel-size-local 1 \
  --data-parallel-start-rank 1 \
  --data-parallel-address $node0_ip \
  --data-parallel-rpc-port 12890 \
  --tensor-parallel-size 8 \
  --quantization ascend \
  --seed 1024 \
  --served-model-name glm-5 \
  --enable-expert-parallel \
  --max-num-seqs 2 \
  --max-model-len 131072 \
  --max-num-batched-tokens 4096 \
  --trust-remote-code \
  --gpu-memory-utilization 0.95 \
  --compilation-config '{"cudagraph_mode": "FULL_DECODE_ONLY"}' \
  --additional-config '{"multistream_overlap_shared_expert":true}' \
  --speculative-config '{"num_speculative_tokens": 3, "method": "deepseek_mtp"}' \
  --enable-chunked-prefill \
  --enable-prefix-caching \
  --async-scheduling \
  --kv-transfer-config '{
      "kv_connector": "AscendStoreConnector",
      "kv_role": "kv_both",
      "kv_connector_extra_config": {
          "lookup_rpc_port": "1",
          "backend": "yuanrong"
      }
  }' 2>&1 | tee -a ./glm-5_yuanrong.log

配置参数说明

A3 单机参数

参数	值	说明
tensor-parallel-size	16	使用 16 张 NPU 卡
data-parallel-size	1	数据并行大小
max-model-len	200000	最大上下文长度
max-num-batched-tokens	4096	最大批处理 token 数
max-num-seqs	8	最大并发序列数
gpu-memory-utilization	0.95	GPU 显存利用率
quantization	ascend	使用 Ascend 量化
enable-expert-parallel	(标志)	启用 MoE 专家并行
enable-chunked-prefill	(标志)	启用分块预填充
enable-prefix-caching	(标志)	启用前缀缓存
async-scheduling	(标志)	启用异步调度
kv_connector	AscendStoreConnector	使用 AscendStoreConnector
kv_role	kv_both	同时支持生产和消费
backend	yuanrong	使用 Yuanrong 后端
lookup_rpc_port	0	RPC 查找端口

A2 双机参数

参数	值	说明
tensor-parallel-size	8	每节点使用 8 张 NPU 卡
data-parallel-size	2	数据并行大小（2 节点）
data-parallel-size-local	1	本地数据并行大小
max-model-len	131072	最大上下文长度
max-num-batched-tokens	4096	最大批处理 token 数
max-num-seqs	2	最大并发序列数
gpu-memory-utilization	0.95	GPU 显存利用率
quantization	ascend	使用 Ascend 量化
enable-expert-parallel	(标志)	启用 MoE 专家并行
lookup_rpc_port (node0)	0	节点 0 RPC 查找端口
lookup_rpc_port (node1)	1	节点 1 RPC 查找端口

环境变量说明

环境变量	值	说明
HCCL_OP_EXPANSION_MODE	AIV	HCCL 算子扩展模式（AI Vector 优化）
OMP_PROC_BIND	false	OpenMP 线程绑定配置
OMP_NUM_THREADS	1	OpenMP 线程数
HCCL_BUFFSIZE	200	HCCL 缓冲区大小
PYTORCH_NPU_ALLOC_CONF	expandable_segments:True	NPU 显存分配策略（减少碎片）
VLLM_ASCEND_BALANCE_SCHEDULING	1	启用平衡调度
VLLM_USE_V1	1	启用 vLLM v1 架构
VLLM_ENGINE_READY_TIMEOUT_S	1800	引擎就绪超时时间（秒）
PYTHONHASHSEED	0	Python 哈希种子，确保 KV Cache 键一致性
DS_WORKER_ADDR	${HOST_IP}:18481	Yuanrong Worker 地址，必须与 dscli 启动参数一致
DS_H2D_MEMCPY_POLICY	direct	Host-to-Device 内存拷贝策略
DS_D2H_MEMCPY_POLICY	direct	Device-to-Host 内存拷贝策略

对于 Ascend A2 同节点、大量 KV Block 的本地 H2D，保持 DS_H2D_MEMCPY_POLICY=direct，并将 DS_H2D_PARALLEL_WORKER_NUM 设置为大于 1 可实验性地启用 Direct 描述符并行。该模式保持同步接口语义， 将描述符聚合后交给每 Device 的有界线程池并行执行。相关调优变量如下：

环境变量	默认值	说明
DS_H2D_PARALLEL_WORKER_NUM	1	每 Device H2D Worker 数，范围 [1, 16]；1 表示串行
DS_H2D_PARALLEL_AGGREGATE_NUM	512	每个 ACL Batch 的描述符数，范围 [1, 4096]
DS_H2D_PARALLEL_MAX_PENDING_TASK_NUM	2 * worker_num	每 Device 的有界等待队列长度，最大 64
DS_H2D_PARALLEL_MIN_BYTES	25165824	低于该总字节数（24 MiB）时回退为串行 Direct
DS_H2D_PARALLEL_MAX_INFLIGHT_BATCH_NUM	worker_num + 1	Worker 与 caller-runs 合计 ACL 并发上限

只有估算出的 ACL Batch 任务数不少于 Worker 数时才会进入并行路径，任务会按累计字节数尽量均衡切分；否则回退为串行 Direct。该能力默认不启用。需要回滚时将 DS_H2D_PARALLEL_WORKER_NUM 恢复为 1。

FFTS/Huge FFTS 也支持实验性的对象级并行。保持 DS_H2D_MEMCPY_POLICY=ffts；启用 HugeTLB 时仍由现有逻辑自动 切换为 Huge FFTS，再通过以下变量开启多个独立 FFTS pipeline：

环境变量	默认值	说明
DS_H2D_FFTS_PARALLEL_WORKER_NUM	4	FFTS H2D Worker 数，范围 [1, 16]；1 表示关闭并行
DS_H2D_FFTS_PARALLEL_MIN_BYTES	134217728	低于该总字节数（128 MiB）时使用原串行 FFTS

并行路径按完整对象进行字节均衡分片，每个分片独立持有 dispatcher、stream、notify 和两份 device staging buffer， 不会拆分同一对象的 Blob。进入并行前会校验所有分片的 device staging 总预算；超过 DS_DEVICE_ACL_SIZE 时自动使用 原串行 FFTS，避免并发分配导致 OOM。启用并行 FFTS 后，同一客户端进程中的 FFTS H2D 调用会通过调用级互斥串行进入， 因此最多只有一个调用持有 staging 资源，单次调用最多提交 worker_num 个任务。 需要回滚时将 DS_H2D_FFTS_PARALLEL_WORKER_NUM=1。是否真正进入并行路径，应在客户端性能日志中确认 TOTAL_H2D_PARALLEL_FFTS_MEMCPY，仅出现 ParallelFftsH2DConfig 只能证明配置已加载。

D2H Set 并行拷贝配置

MSetD2H 的 Direct 和 FFTS 路径支持独立的 D2H 并行配置，不与 H2D Get 参数共用。保持 DS_D2H_MEMCPY_POLICY=direct，并将 DS_D2H_PARALLEL_WORKER_NUM 设置为大于 1 可启用 Direct 描述符并行。 参数及默认值如下：

环境变量	默认值	说明
DS_D2H_PARALLEL_WORKER_NUM	1	每个 Device 的 D2H Worker 数，范围 [1, 16]；1 表示串行
DS_D2H_PARALLEL_AGGREGATE_NUM	512	每个 ACL Batch 的描述符数，范围 [1, 4096]
DS_D2H_PARALLEL_MAX_PENDING_TASK_NUM	2 * worker_num	有界等待队列长度，最大 64
DS_D2H_PARALLEL_MIN_BYTES	25165824	请求小于该字节数时回退串行 Direct
DS_D2H_PARALLEL_MAX_INFLIGHT_BATCH_NUM	worker_num + 1	Worker 与 caller-runs 的 ACL 并发上限

FFTS/Huge FFTS 保持 DS_D2H_MEMCPY_POLICY=ffts，通过下列变量启用对象级并行：

环境变量	默认值	说明
DS_D2H_FFTS_PARALLEL_WORKER_NUM	4	FFTS D2H Worker 数，范围 [1, 16]；1 表示串行
DS_D2H_FFTS_PARALLEL_MIN_BYTES	50331648	请求小于该字节数（48 MiB）时使用串行 FFTS

D2H FFTS 仅按完整对象分片，不拆分同一对象的 Blob。并发分片独占正在使用的 stream、notify、FFTS context 和 staging buffer；调用结束且 stream 同步成功后，dispatcher/context、两条 stream 和四个 notify 作为一个控制资源 bundle 返回每 Device 缓存，staging buffer 按容量独立复用。Huge FFTS 直接写入 目标 HugeTLB Buffer，不提交 callback 或 H2H future。总 device staging 预算超过 DS_DEVICE_ACL_SIZE 时自动使用 串行 FFTS。Direct 并行回滚时将 DS_D2H_PARALLEL_WORKER_NUM=1；FFTS 并行回滚时将 DS_D2H_FFTS_PARALLEL_WORKER_NUM=1。运行时应分别通过 TOTAL_D2H_PARALLEL_MEMCPY 和 TOTAL_D2H_PARALLEL_FFTS_MEMCPY 确认并行路径实际执行。

FFTS staging 内存与显存预算

DS_HOST_ACL_SIZE 和 DS_DEVICE_ACL_SIZE 配置的是当前客户端进程的 FFTS staging 内存池，不包含业务侧原始 Host Buffer，也不包含最终存放 KV Cache 的 NPU Buffer。两个变量的默认值分别为 2684354560 字节（2.5 GiB） 和 104857600 字节（100 MiB）。

设一次请求包含的对象大小为 S[j]。并行分片数 k = min(worker_num, object_count)，第 i 个分片中最大对象的大小为 M[i]，则单次 FFTS 调用的 staging 预算如下：

资源	串行 FFTS	并行 FFTS	说明
Device 显存池	2 * max(S[j])	2 * sum(M[i]), i=0..k-1	每条 pipeline 有两份 Device staging buffer；并行预算上界为 2 * k * max(S[j])
Host 锁页内存池	sum(S[j])	sum(S[j])	普通 FFTS 为每个完整对象分配一份 Host staging buffer；分片不会重复对象数据

例如 4 个并行分片的最大对象分别为 8 MiB、7 MiB、6 MiB 和 5 MiB，则需要的 Device staging 显存为 2 * (8 + 7 + 6 + 5) = 52 MiB。如果一次请求的所有对象合计为 80 MiB，普通 FFTS 还需要约 80 MiB 的 Host 锁页内存。配置时还需为内存池中的其他并发方向、分配对齐和碎片预留余量；H2D 与 D2H 同时执行时，两边的 staging 占用需要相加。

并行执行前会按实际分片计算 Device staging 预算。预算大于 DS_DEVICE_ACL_SIZE 时自动使用串行 FFTS； 串行路径仍至少需要 2 * max(S[j]) 的 Device staging 显存。普通 FFTS 的 Host staging 分配失败时， D2H 返回 OOM，H2D 会回退 Direct。只有 H2D、D2H 都进入 Huge FFTS 时，才会直接复用调用方的 HugeTLB Host Buffer，此时不分配内部 Host staging 池，DS_HOST_ACL_SIZE 可为 0。

功能验证

服务启动后，验证部署是否成功：

检查服务状态

curl http://localhost:1025/health

测试推理

curl -H "Accept: application/json" \
    -H "Content-type: application/json" \
    -X POST \
    -d '{
        "model": "glm-5",
        "messages": [{
            "role": "user",
            "content": "你好，请介绍一下人工智能的未来发展趋势。"
        }],
        "stream": false,
        "ignore_eos": false,
        "temperature": 0,
        "max_tokens": 200
    }' http://localhost:1025/v1/chat/completions

测试 KV Cache 复用

发送相同的提示词两次，验证 KV Cache 是否被复用：

# 第一次请求 - 填充 KV Cache
curl -H "Accept: application/json" \
    -H "Content-type: application/json" \
    -X POST \
    -d '{
        "model": "glm-5",
        "messages": [{
            "role": "user",
            "content": "请详细解释机器学习的概念和基本原理。"
        }],
        "stream": false,
        "temperature": 0,
        "max_tokens": 100
    }' http://localhost:1025/v1/chat/completions

# 第二次请求 - 命中 KV Cache（TTFT 更快）
curl -H "Accept: application/json" \
    -H "Content-type: application/json" \
    -X POST \
    -d '{
        "model": "glm-5",
        "messages": [{
            "role": "user",
            "content": "请详细解释机器学习的概念和基本原理。"
        }],
        "stream": false,
        "temperature": 0,
        "max_tokens": 100
    }' http://localhost:1025/v1/chat/completions

缓存命中率监控

查看 vLLM 日志

日志文件命名格式：glm-5_yuanrong.log

# 查看最新日志
tail -f glm-5_yuanrong.log

# 实时监控关键指标
tail -f glm-5_yuanrong.log | grep -E "hit_rate|cache|KV"

查看 Prefix Cache 命中率

vLLM 内置的 prefix cache 命中率统计：

# 方法一：通过日志查看
grep -E "prefix cache hit|cache hit rate" glm-5_yuanrong.log

# 方法二：通过 metrics API 查看（如果启用了）
curl http://localhost:1025/metrics | grep -E "vllm_prefix_cache|cache_hit"

查看 Yuanrong KV Cache 命中率

Yuanrong 后端的缓存命中率通过日志输出：

# 查看 Yuanrong 相关日志
grep -E "yuanrong|YuanrongBackend|kv_cache|hit_rate" glm-5_yuanrong.log

# 查看详细的缓存操作日志
grep -E "get|put|exists|HeteroClient" glm-5_yuanrong.log

缓存命中率指标说明

指标	说明	统计方式
Prefix Cache Hit Rate	**HBM（本地显存）**命中率	滑动窗口：最近 1000 个请求
External Cache Hit Rate	**Yuanrong（外部 KV Cache）**命中率	累计统计：从服务启动到当前时刻
TTFT (Time to First Token)	首个 token 延迟	单次请求指标，命中率高时 TTFT 显著降低

统计周期说明：

• HBM 命中率：来自 vLLM 上游 CachingMetrics 模块，使用滑动窗口统计最近 1000 个请求

• Yuanrong 命中率：来自 Prometheus Counter 指标，累计统计从服务启动到当前时刻的总命中数和查询数

• 日志每 10 秒 输出一次 HBM 命中率

• HBM 命中率计算公式：hit_rate = window_hits / window_queries

• Yuanrong 命中率计算公式：hit_rate = total_hits / total_queries

查看 Yuanrong 外部缓存命中率：

# 通过 Prometheus metrics 查看外部缓存统计
curl http://localhost:1025/metrics | grep external_prefix_cache

# 输出示例：
# vllm:external_prefix_cache_queries_total{...} 10000
# vllm:external_prefix_cache_hits_total{...} 8500
# 命中率 = hits / queries = 85%

注意：外部缓存指标为 Prometheus Counter 类型，表示从服务启动以来的累计值。

如何查看单次请求是否命中：

# 查看单个请求的缓存命中情况
grep "num_computed_tokens" glm-5_yuanrong.log

# 如果 num_computed_tokens > 0，表示该请求命中了缓存
# num_computed_tokens 表示从缓存中复用的 token 数量

使用 Prometheus 监控（可选）

如果需要持续监控，可以启用 vLLM 的 Prometheus metrics：

# 启动时添加 metrics 端口
vllm serve ... --enable-metrics --metrics-port 8001

然后通过 Prometheus 抓取 http://localhost:8001/metrics。

性能测试

选项一：快速测试

使用 vLLM Benchmark 进行快速性能测试：

vllm bench serve \
  --backend vllm \
  --dataset-name prefix_repetition \
  --prefix-repetition-prefix-len 8192 \
  --prefix-repetition-suffix-len 1024 \
  --prefix-repetition-output-len 256 \
  --num-prompts 10 \
  --prefix-repetition-num-prefixes 5 \
  --ignore-eos \
  --model glm-5 \
  --tokenizer /home/models/GLM-5-w4a8 \
  --seed 1000 \
  --host 0.0.0.0 \
  --port 1025 \
  --endpoint /v1/completions \
  --max-concurrency 4 \
  --request-rate 1

选项二：深度测试

使用 AISBench 进行深度性能测试：

ais_bench --models vllm_api_stream_chat \
  --datasets gsm8k_gen_0_shot_cot_str_perf \
  --debug --summarizer default_perf --mode perf

故障排除

常见问题

1. etcd 连接失败

   确保 etcd 正在运行且可访问：

   etcdctl --endpoints "${ETCD_IP}:2379" endpoint health


2. Worker 注册失败

   检查 Worker 地址是否正确配置：

   netstat -tlnp | grep 18481


3. KV Cache 未找到

   验证 PYTHONHASHSEED 设置一致：

   echo $PYTHONHASHSEED


4. yr.datasystem 导入错误

   确保 openyuanrong-datasystem 已安装：

   pip install openyuanrong-datasystem
   python -c "from yr.datasystem.hetero_client import HeteroClient; print('OK')"


5. 内存不足（OOM）

   降低 --max-num-seqs 和 --max-model-len：

   --max-model-len 65536 \
   --max-num-seqs 4


6. FIA 算子性能问题

   执行 FIA 算子替换脚本：

   # A2 系列
   bash tools/install_flash_infer_attention_score_ops_a2.sh

   # A3 系列
   bash tools/install_flash_infer_attention_score_ops_a3.sh


7. 多节点通信失败

   检查网络配置：

   # 确认网卡名称和 IP 地址正确
   ifconfig

   # 检查 HCCL 通信
   export HCCL_DETERMINISTIC=1


8. 引擎启动超时

   增加 VLLM_ENGINE_READY_TIMEOUT_S 的值：

   export VLLM_ENGINE_READY_TIMEOUT_S=3600


日志查看

查看 vLLM 日志以获取详细错误信息：

tail -f glm-5_yuanrong.log

参考资料

• Yuanrong Datasystem 代码仓

• etcd 文档

• vLLM Ascend 文档

• GLM-5 教程
